多频段一体化基站SORP-5G-B03

产品概述：

多频段一体化基站SORP-5G-B03 5G面向5G无线通信基站覆盖场景。解决无线通信基站搭建工作繁琐的问题。一体化基站统一进行模块化设计，各模块之间采用快速插拔接口连接，一体化基站将商用频段和J用频段一体化，多频段射频部分硬件架构做到N选2，根据使用需求迅速拼装为一个信源整体，一键启动，完成5G网络覆盖。

一体化基站设计为核心网、基站BBU、基站RU一体化设计，支持扫频判断电磁环境，灵活调频以达到抗干扰能力；核心网具备组网、切换能力，满足终端在站间移动时话音、数据业务不掉线。

产品外观：

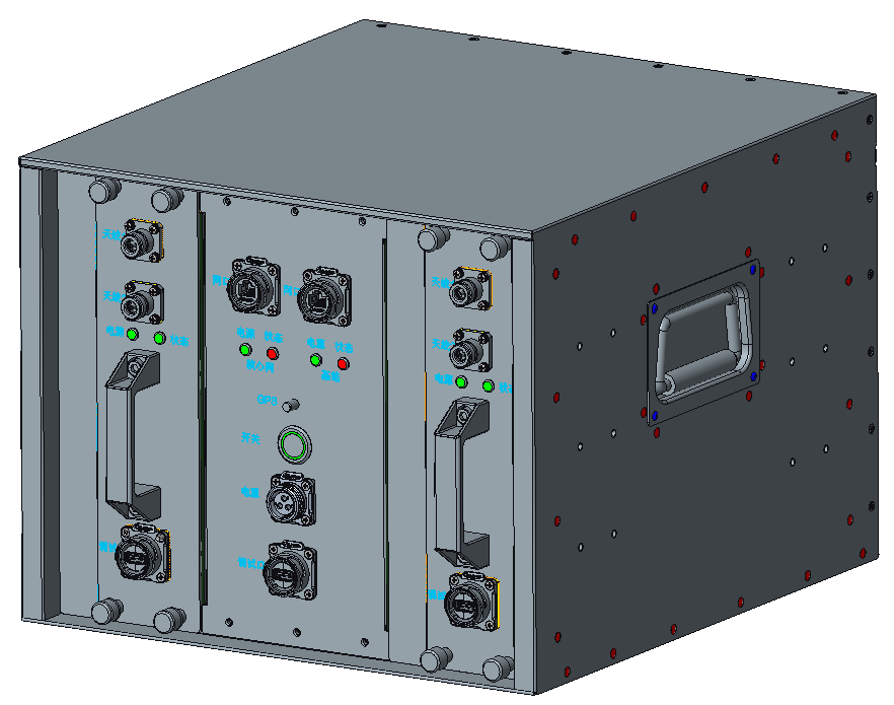

正面图

应用场景：

专网场景组网拓扑示意图

产品功能：

ü 5G基站与核心网一体化部署

ü 支持完整5G核心网功能网元，包括AUSF、NRF、AMF、PCF、UDM、SMF、UPF、UDR

ü 具备升空部署能力

ü 支持基于VxLAN隧道协议实现端到端数据透传

ü 协议支持最大通信距离超过40km

ü 高集成、易部署，CU+DU一体化

ü 性能灵活适配，大上行、大下行子帧配比、2.5ms单周期子帧配比可调

技术参数：

ü 频段：

² 578MHz~678MHz

² 3300MHz~3600MHz

ü 子帧配比：

² 5ms周期：DDDDD DDSUU、DDSUU UUUUU

² 2.5ms周期：DDSUU

ü 峰值吞吐率：2T2R

² 5ms周期-7D2U：DL:424Mbps  UL: 55Mbps（单流）

² 5ms周期-2D7U：DL:120Mbps  UL: 220Mbps（单流），400Mbps(双流)

² 2.5ms周期-2D2U：DL:200Mbps  UL: 100Mbps（单流）

ü 最大覆盖距离 ：40km

ü 支持带宽 ：100MHz

ü 最小RTT ping时延 ：<=10ms@85%

ü 基站启动时间：1min13s

整机概述：

ü 整机外形尺寸：宽380mm*高300mm*深410mm

ü 整机总重量：≤30kg

ü 输入额定电压：DC 24~36V、交流220V

ü 整机最大功耗：750W左右

ü IP防护等级：IP20（不防水，不能直接用在室外环境）

ü 风道：下进后出、抽风（整机安装后需要在下方留出进风空间）

ü 前面板内缩设计，保护面板接口且更美观

产品接口：

机框对外接口：两个RJ45，三个USB，四个射频接口，一个电源接口。其功能如下：

ü RJ45 ①：业务接口，连接核心网到外部应用；

ü RJ45 ②：核心网调试口；

ü USB ①：基站调试口；

ü USB ②：射频模块1调试口；

ü USB ③：射频模块2调试口；

ü 射频口①：射频模块1 天线口1；

ü 射频口②：射频模块1天线口2；

ü 射频口③：射频模块2天线口1；

ü 射频口④：射频模块2天线口2；

接口具体位置如下图所示：

产品结构示意图：

产品尺寸为宽380mm*高300mm*深410mm，重量<30kg外观如下图所示：

正面图：

侧面图：

背面图：

各视角图片：
