产品介绍
云智软通5G URLLC 开发研究系统平台（SORP-5G-U03）是一款针对3GPP 5G URLLC场景开发和研究的软件无线电系统开放平台（Soft Open RAN Platform）。
SORP-5G-U03由低时延硬件平台、低时延驱动软件平台以及URLLC协议软件架构平台组成，系统单元模块包括：5G主备射频单元、5G基带硬件加速处理单元、5G核心处理平台和URLLC应用接口模块等。
SORP-5G-U03 提供了5G URLLC系统基础硬件平台和虚拟化RAN软件平台，并且对用户开放软硬件接口和配置，用户可以快速自定义和实现自己的URLLC系统，非常适合URLLC系统和协议研究开发者进行系统搭建和验证，加速了从设计理念到系统成品的转化过程。
应用场景
SORP-5G-U03主要面向5G 低时延高可靠通信应用场景，包括：工业应用和控制、工厂园区AGV控制、机器人控制、远程移动操作等。
工业4.0已成为接下来工业发展和变革的方向，主要目标就是建立一个高度灵活的个性化和数字化的产品与服务的生产模式。高灵活和个性化生产需要工厂具有动态可重配产线，传统的工业以太网络由于通信线缆部署限制，不仅维护难度大，而且很难快速重配产线以适应个性化生产。另外，机器视觉控制和工业移动机器人的发展和应用也对无线网络控制有很强的诉求。工业控制具有低时延、高可靠以及高精度时间同步等特性。SORP-5G-U03提供了5G URLLC无线技术和系统，既可以适用移动性和重配产线的场景，又可以满足工业控制的低时延、高可靠、高精度同步指标特性。
SORP-5G-U03 针对工业控制领域，提供相关的工业应用接口（EtherCAT、TSN等），可以适配工业设备的业务接口，兼容传统的工业控制上层应用。
产品规格
产品特性
规格特性 | 技术参数 |
双工方式 | TDD&FDD |
传输间隔（TTI） | 125us/250us/0.5ms |
系统带宽 | 20/40/80/100M |
时延 | <1ms |
可靠性 | >99.999% |
小区速率 | 80 Mbps |
支持用户数 | 40 |
传输模式 | 2T2R/4T4R |
频段 | 300M ~ 6GHz |
发射功率 | 10dbm (sub6GHz全频段，不外接功放) 23dbm (3.5G、5.8G，外接功放) |
自适应Repetition | 支持 |
业务接口 | 千兆以太网 |
产品架构
产品技术指标
子系统 | 指标参数 |
核心处理器 | CPU : 3.3G Hz 28线程 |
内存：32G | |
PCIe 3.0 16x | |
基带加速 | Virtex-7 XC7VX690T 690k LUTs |
PS 1GB DDR3内存颗粒, PL 1GB DDR3内存颗粒 | |
主时钟250MHz | |
QSFP 40G | |
2个FMC | |
1PPS输入 | |
PCIE 3.0x8 | |
射频单元 | 支持频段300MHz-6GHz |
ADC/DAC精度：16 bit ADC & 14 bit DAC | |
收发接口：2 Tx，2 Rx | |
接收带宽：最大100MHz | |
发送带宽：最大250MHz | |
输出功率：10dBm | |
发送功率调节范围：70dB，0.5dB步进 | |
接收增益调节范围：60dB，0.5dB步进 | |
EVM 1.2% | |
ACLR<-45dBc | |
Spurious 55dBc | |
SSB Suppression 55dBc | |
LO Suppression 60dBc | |
Sensitivity -90dBm | |
Noise floor 6dB | |
TX RX isolation 60dB | |
IIP3 (@ typ NF) -25dBm | |
支持外部参考输入 | |
支持外部参考输出 |
产品外观尺寸
立式：产品外观是一个300mm*225mm*140mm的白色方盒，有4路收发射频接口，业务网口，调试端口，时钟同步端口。

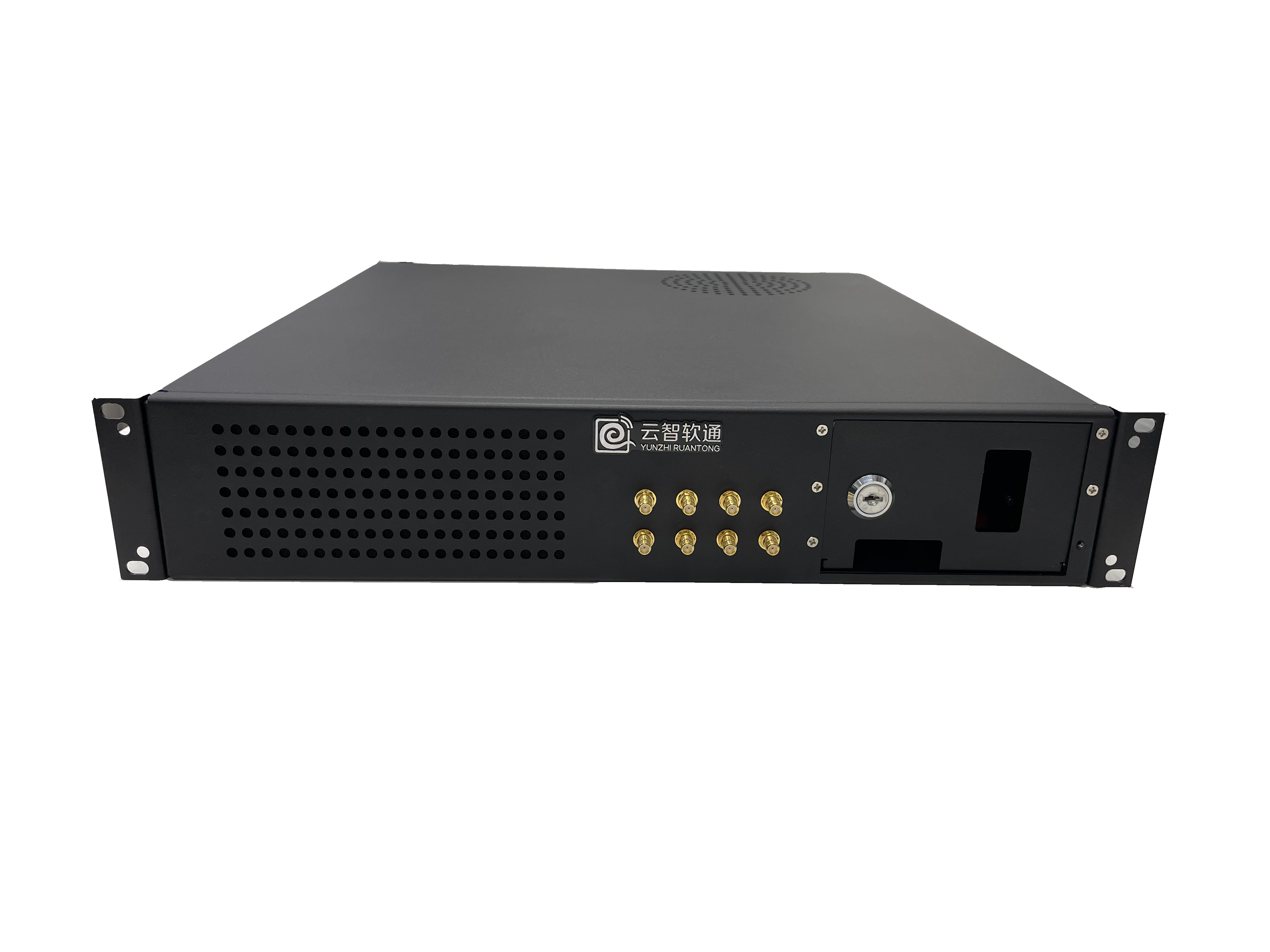

卧式：卧式产品为2U工业网络设备形态，435mm*450mm*89mm，可以上架标准机柜。有4路收发射频接口，业务网口，调试端口，时钟同步端口。
产品工作环境
参数 | 指标 |
输入电压 | 220V AC±10% |
输入电压频率 | 50Hz±5Hz |
最大功率 | 180w |
工作温度 | 25℃~+55℃ |
相对湿度范围 | ≤80% RH |
